¿Deben los apoyos estructurales cumplir con la norma EN 1090 si ya están certificados según EN 1337?
2025-06-13La norma EN 1337 regula los requisitos técnicos y el marcado CE de los apoyos estructurales: elastoméricos, POT, esféricos, bloqueo y guía, oscilantes y de rodillo.
Es la referencia armonizada en el ámbito europeo para este tipo de productos.
Por su parte, la EN 1090, que regula el marcado CE de componentes estructurales metálicos, excluye expresamente los apoyos estructurales de su campo de aplicación.
¿Entonces no hay que aplicar la EN 1090 a los apoyos?
No exactamente. Aunque los apoyos no estén cubiertos por el marcado CE según EN 1090, muchos proyectos y pliegos técnicos exigen que las partes metálicas de los apoyos se fabriquen conforme a los requisitos de la EN 1090-2. Esto se debe a que esas piezas (cazoletas, chapas base, anclajes...) forman parte de la estructura portante.
Fabricación de componentes metálicos según EN 1090-2
Los requisitos más comunes exigidos son:
En Caucho Industrial Verdú, todos nuestros apoyos estructurales (elastoméricos, POT, esféricos y de bloqueo) disponen de marcado CE conforme a EN 1337.
Además, disponemos del marcado CE según la EN 1090 por APPLUS y fabricamos todas las partes metálicas según procesos certificados por la norma EN 1090-1 y EN 1090-2, con clase de ejecución EXC3. Contamos con:

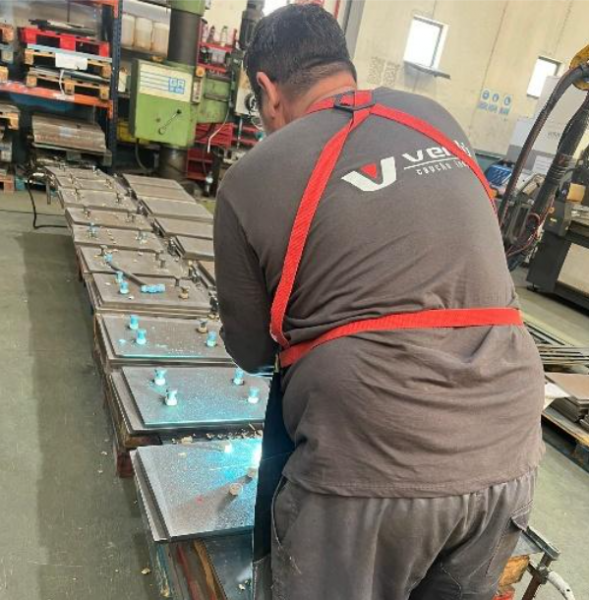

Ilustración 1 Soldador ejecutando soldeo por arco (ISO 14555) de conector (shear connector) ISO 13918

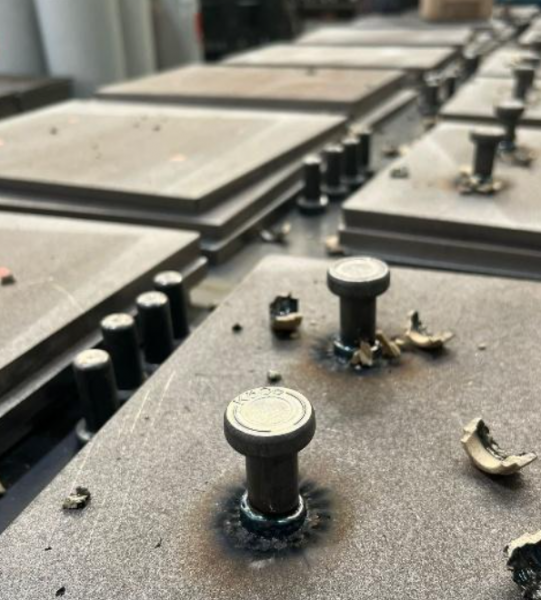

Ilustración 2 Shear connector Köco (S235J2+C470) ISO 13918

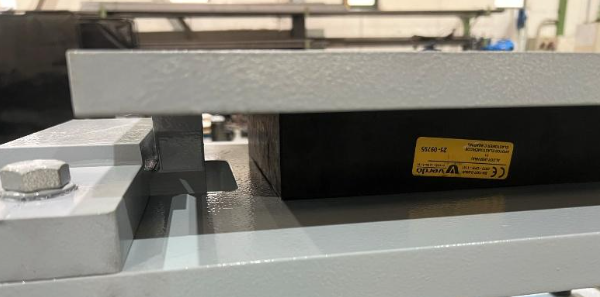

Ilustración 3 Protección contra la corrosión C5VH (ISO 12944)
Conclusión
Aunque la EN 1090 no se aplica directamente al marcado CE de los apoyos, sí es esencial en la fabricación si queremos garantizar la seguridad estructural, trazabilidad, calidad y durabilidad, especialmente en infraestructuras públicas, puentes y estructuras críticas.
Es la referencia armonizada en el ámbito europeo para este tipo de productos.
Por su parte, la EN 1090, que regula el marcado CE de componentes estructurales metálicos, excluye expresamente los apoyos estructurales de su campo de aplicación.
¿Entonces no hay que aplicar la EN 1090 a los apoyos?
No exactamente. Aunque los apoyos no estén cubiertos por el marcado CE según EN 1090, muchos proyectos y pliegos técnicos exigen que las partes metálicas de los apoyos se fabriquen conforme a los requisitos de la EN 1090-2. Esto se debe a que esas piezas (cazoletas, chapas base, anclajes...) forman parte de la estructura portante.
Fabricación de componentes metálicos según EN 1090-2
Los requisitos más comunes exigidos son:
- Clasificación de ejecución de soldadura (EXC2, EXC3)
- Procedimientos de soldadura (WPS) cualificados
- Trazabilidad completa de materiales y soldaduras
- Requisitos documentales, control y ensayos
- Tratamientos anticorrosivos conforme a EN ISO 12944
En Caucho Industrial Verdú, todos nuestros apoyos estructurales (elastoméricos, POT, esféricos y de bloqueo) disponen de marcado CE conforme a EN 1337.
Además, disponemos del marcado CE según la EN 1090 por APPLUS y fabricamos todas las partes metálicas según procesos certificados por la norma EN 1090-1 y EN 1090-2, con clase de ejecución EXC3. Contamos con:
- WPS cualificados para procesos de soldeo 135, 141 y 783
- Equipos certificados y soldadores homologados
- Sistemas de tratamiento anticorrosivo para entornos desde C3 hasta C5VH, cumpliendo los estándares más exigentes para ambientes industriales y marinos de alta agresividad
Ilustración 1 Soldador ejecutando soldeo por arco (ISO 14555) de conector (shear connector) ISO 13918
Ilustración 2 Shear connector Köco (S235J2+C470) ISO 13918
Ilustración 3 Protección contra la corrosión C5VH (ISO 12944)
Conclusión
Aunque la EN 1090 no se aplica directamente al marcado CE de los apoyos, sí es esencial en la fabricación si queremos garantizar la seguridad estructural, trazabilidad, calidad y durabilidad, especialmente en infraestructuras públicas, puentes y estructuras críticas.
